9 mars 2005
|
|
Aujourd'hui 9 mars 2005, je commence à démonter le cockpit n° 2 pour réorganiser les éléments de base avant
de monter le nouveau cockpit.
|
|
10 mars 2005
|
|

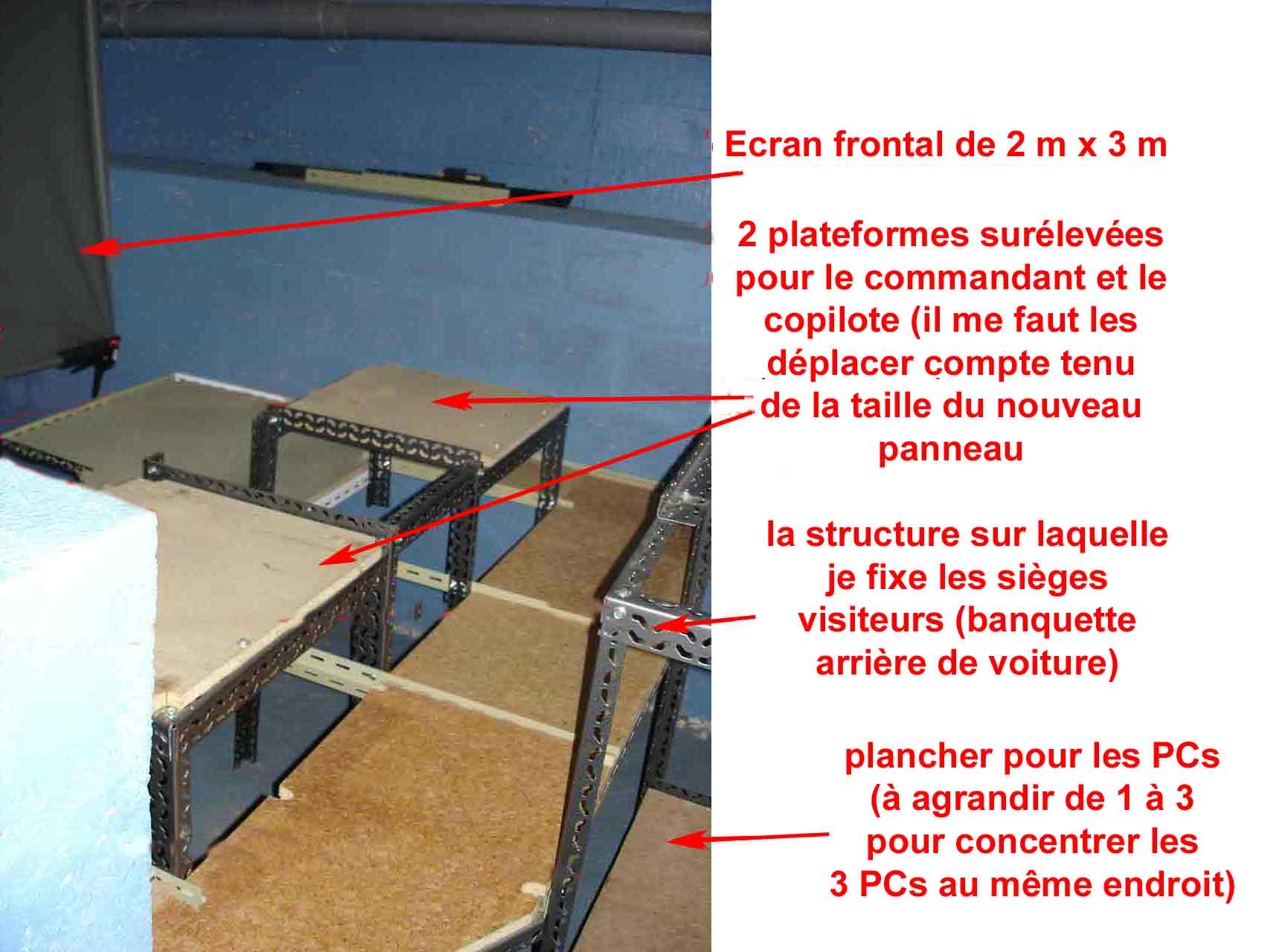

J'ai fini de débarrasser l'ancien cockpit de la cave. Cela donne l'occasion de bien montrer comment
est faite la structure de base que je conserve en l'adaptant.
|
|
|
|
|

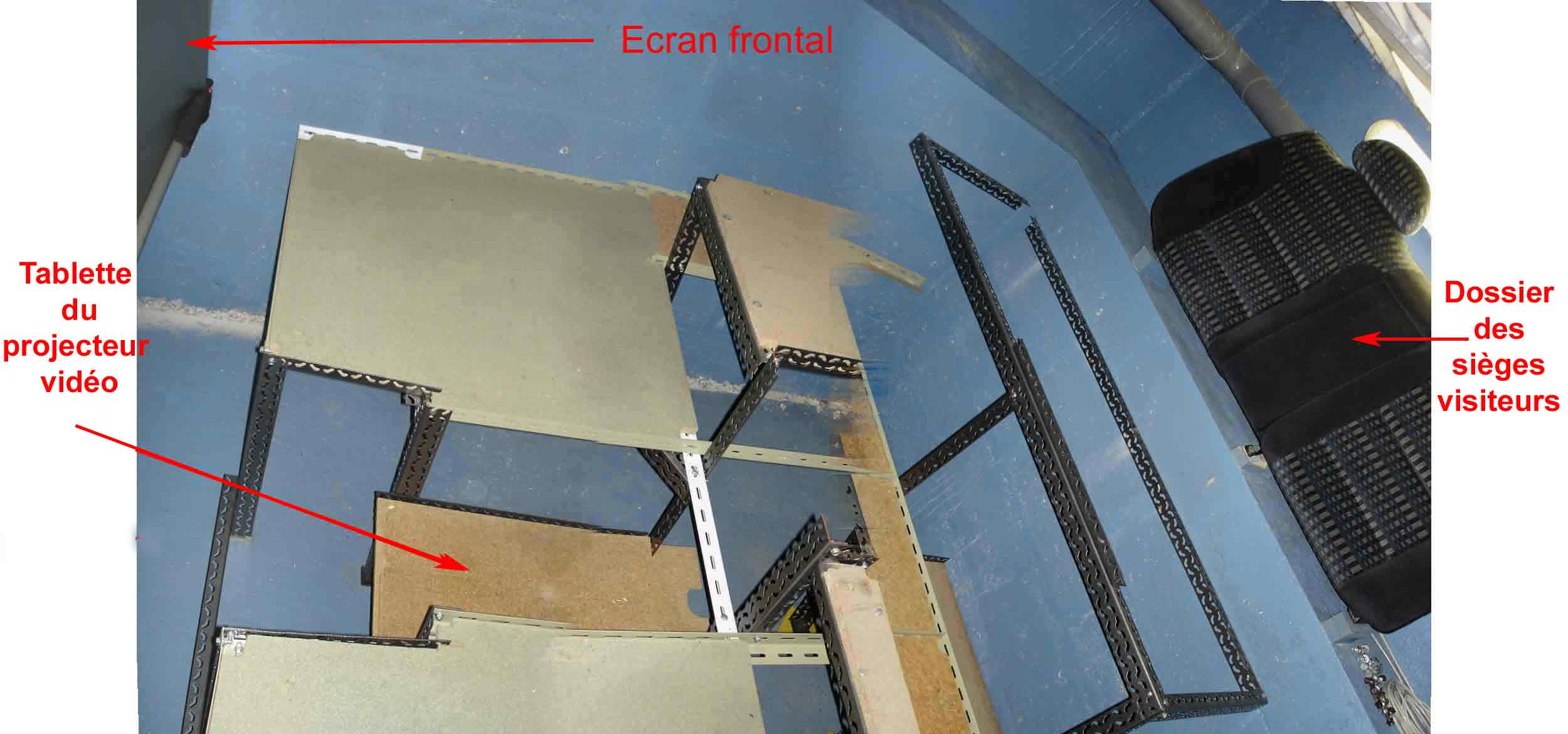

Une vue panoramique de la structure de base
|
|
|
|
|
Pendant ce temps, j'ai stocké tout le matériel électronique dans mon bureau !!
|
|
|
Les prochaines étapes consistent à nettoyer le cockpit, à réparer l'écran (voir photo) et d'établir un
passage de câble propre sous le plancher pour la haute tension (220 V) et les signaux vidéos.
|
|
|
|
|
Maintenance de l'écran terminée. Démontage de l'ancien plancher support du PC N° 1 terminé.
Nouveau plancher pour les 3 PCs terminé.
|
La réimplantation du nouveau cockpit sur la plateforme conservée du cockpit n° 2 est assez délicate.
Il faut assurer une accessibilté correcte dans un espace très contraint. Le plan ci-contre est le résultat
des compromis nécessaies. Et maintenant, il me faut :
- creuser l'épaulement du mur de gauche pour accueillir la pointe du meuble joystick - tiller. C'est la premère
opération à faire car cela va dégager beaucoup de poussière
- déplacer les sièges des pilotes vers la droite
- préparer le socle de la console centrale
- recentrer le pédalier
Je ne touche pas à la largeur du passage derrière les sièges pilotes (41 cm moins le débordement du haut du dossier),
ni à la dimension principale avant/arrière (134 cm).
|
|
|
|
|
J'ai terminé la réorganisation des poutrelles. Cela n'a l'air de rien sur la photo, mais il a fallu déplacer et scier
à de nouvelles longueurs plus de la moitié des poutrelles.
Prochaine étape redimensionnement du plancher en bois..
|
|
26 mars 2005
|
|
J'ai fini de poser le nouveau plancher. Les feuilles de papier blanc visibles sur la photo sont des patrons représentant la surface occupée
par la console centrale et la console latérale du joystick. On voit nettement que cette dernière déborde sur l'épaulement du mur et nécessite
donc de creuser un élargissement dans l'épaulement le long de la ligne rose. En attendant d'avoir les outils nécessaires, je vais attaquer la
distribution électrique du 220 V.
|
|
|
31 mars 2005
|
|
Voici le plan de la distribution principale. En noir le 220 V, en bleu les lignes de démarrage des PCs, en vert la vidéo.
|
|
|
