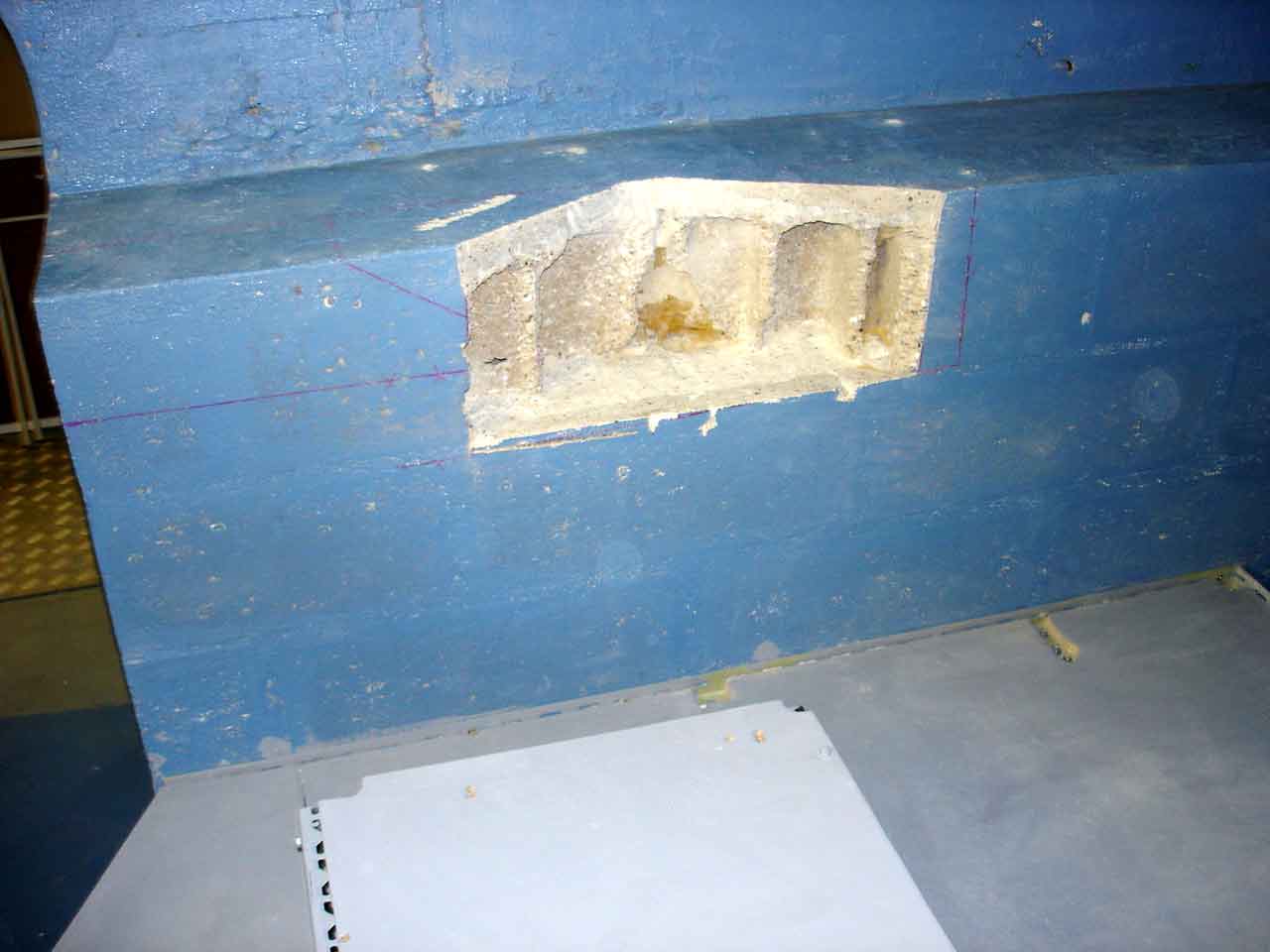

J'ai pu creuser l'épaulement du mur de gauche grâce à l'aide de mon beau-frère et de ses outils (marteau piqueur et meule à béton).
Cette échancrure est nécessaire pour donner sur la gauche suffisamment d'espace pour la partie la plus large de la console sur
laquelle se trouve le manche à balai et le volant de garage. Cet espace ne sera pas garni immédiatement, mais les travaux ont
dégagé une telle quantité de poussière qu'il était inenvisageable de les entreprendre une fois le matériel installé.
|
|
|
|
10 avril 2005
|
|
|
|

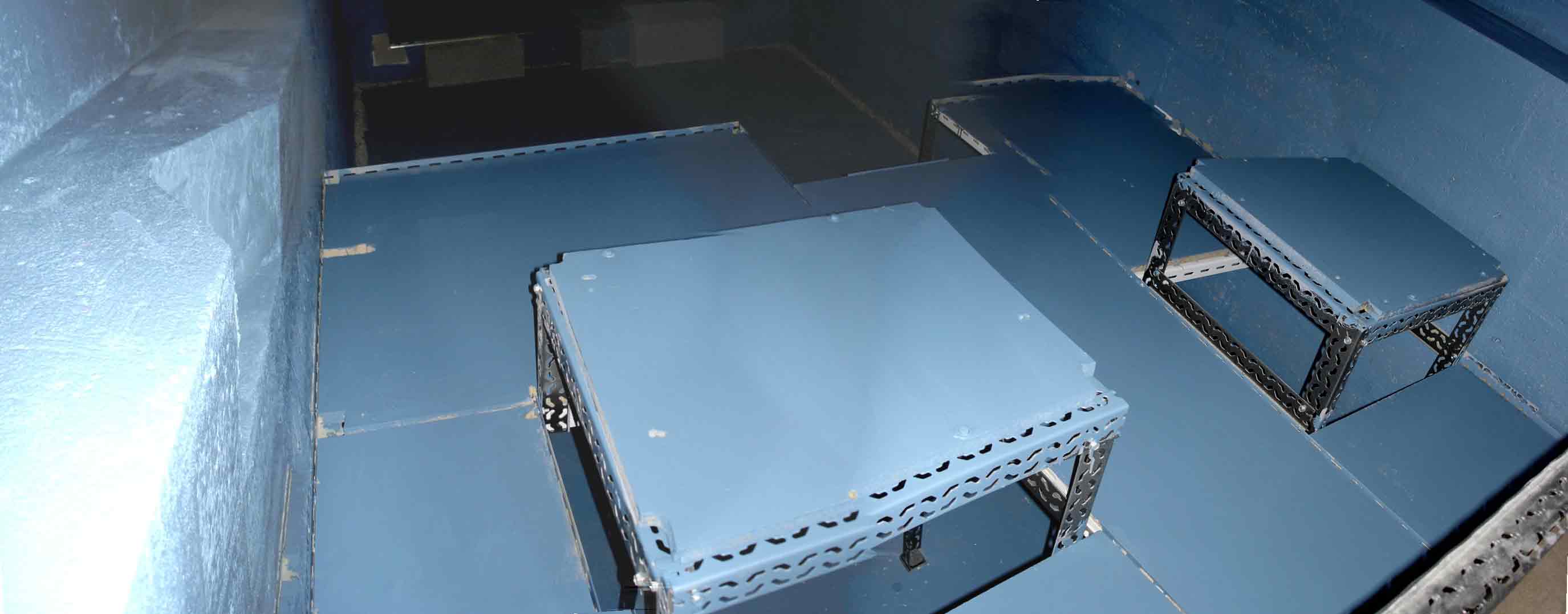

J'ai peint toute l'infrastructure en gris-bleu airbus.
|
|
|
|
|
13 avril 2005
|

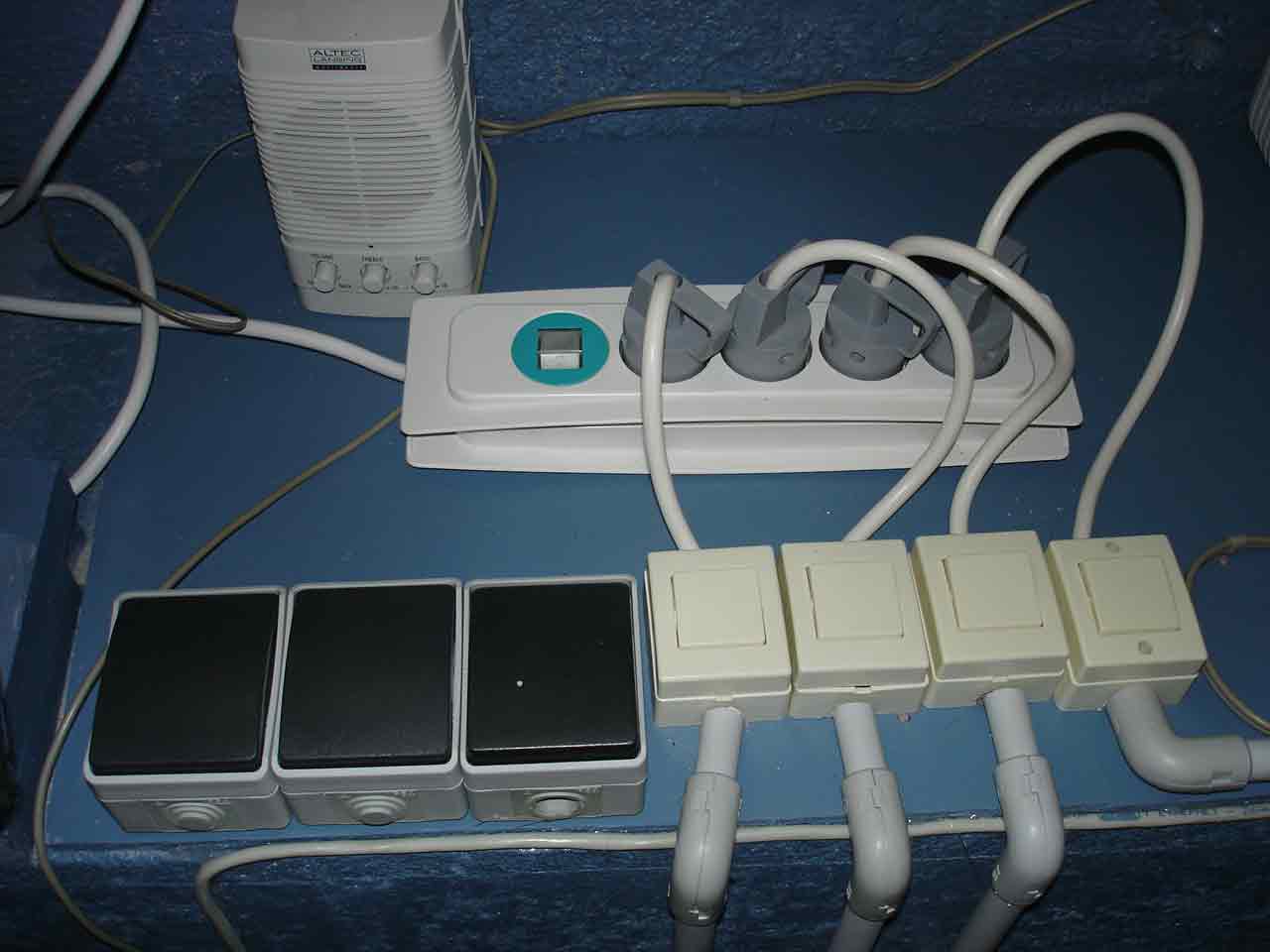

J'ai terminé l'installation de la distribution électrique 220V. Sur le panneau de distribution (photo de gauche) on voit à gauche les
3 boutons poussoirs de démarrage à distance des PCs, puis les 4 interrupteurs principaux. Ces interrupteurs commandes respectivement:
- Les PCs et le routeur
- Le projecteur vidéo et les écrans du MIP (et plus tard de la console centrale) et la carte IOcard

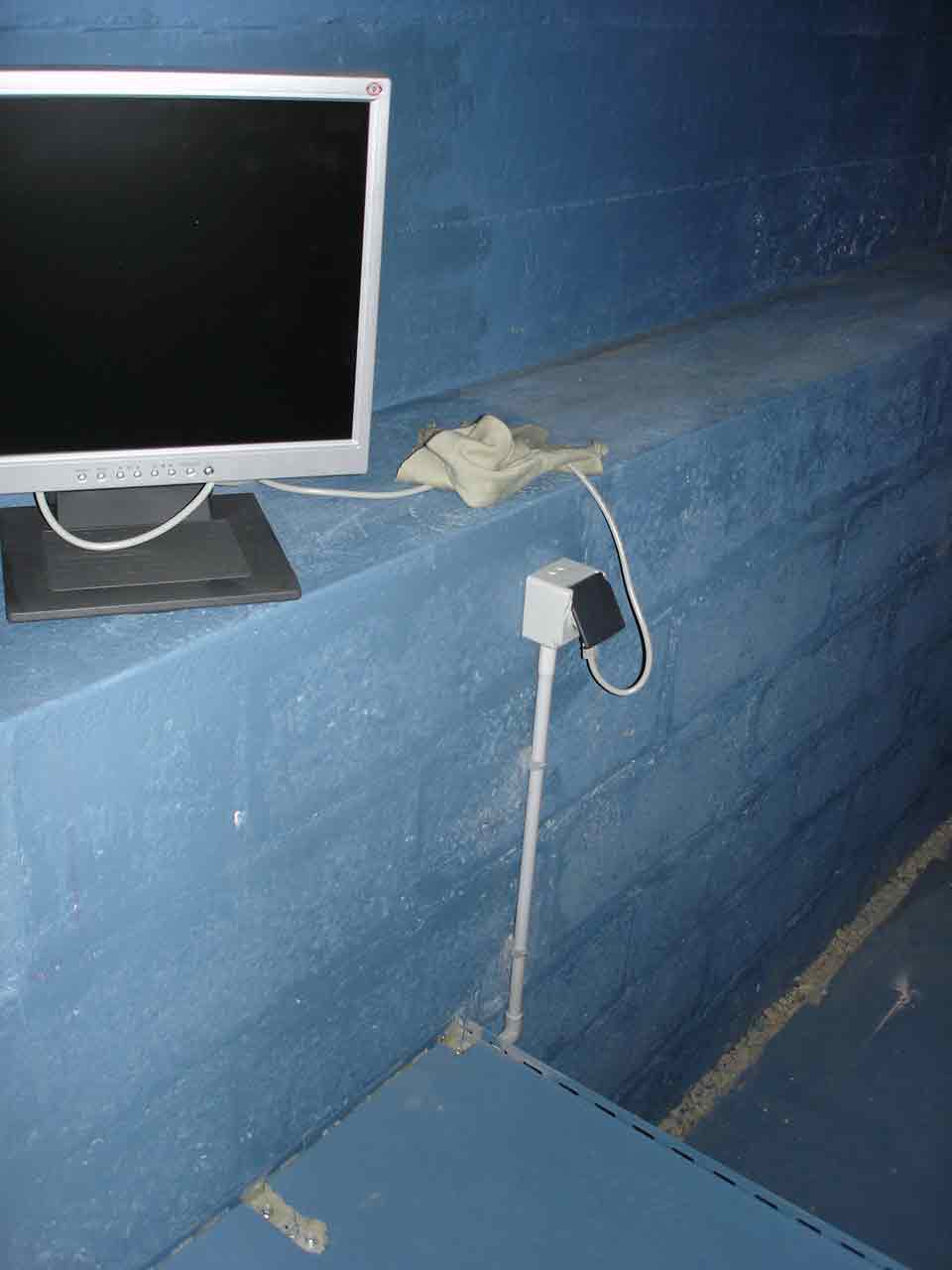

- L'écran vidéo de la fenêtre gauche
- L'ampli son
|
|

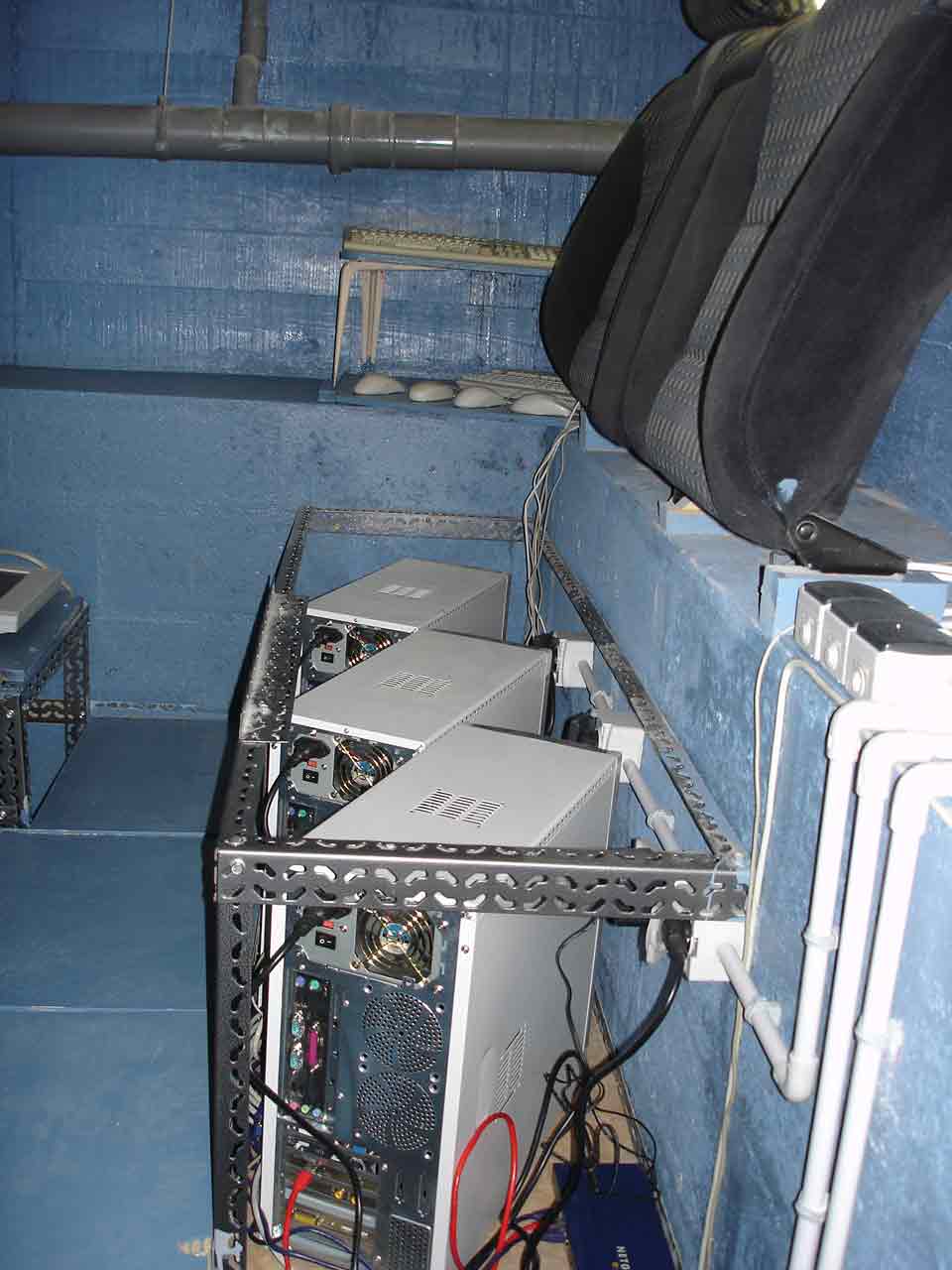

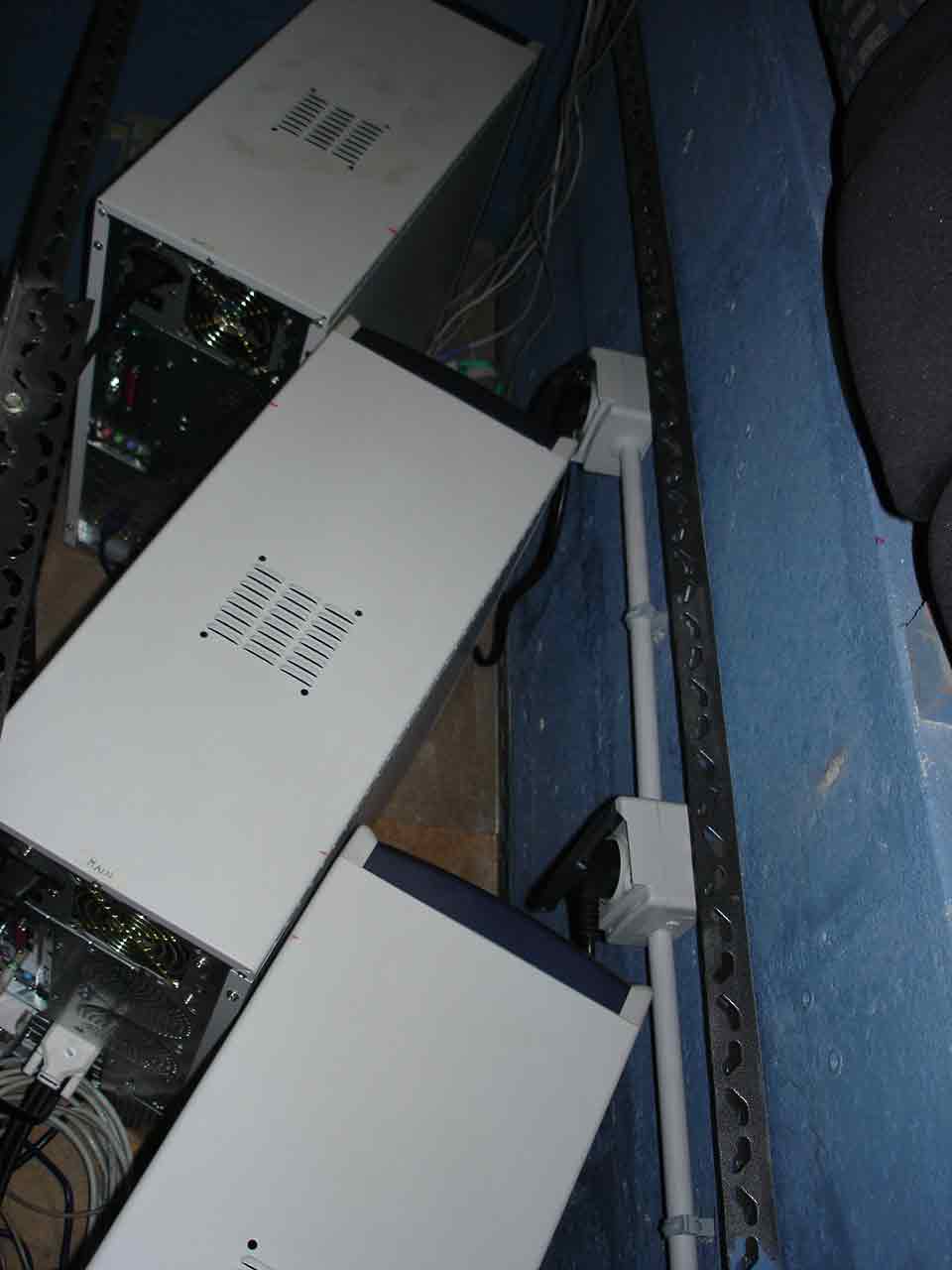

Les 3 PCs sont en place et alimentés. Le réseau local est connecté. Le serveur reçoit directement l'éthernet principal de la maison

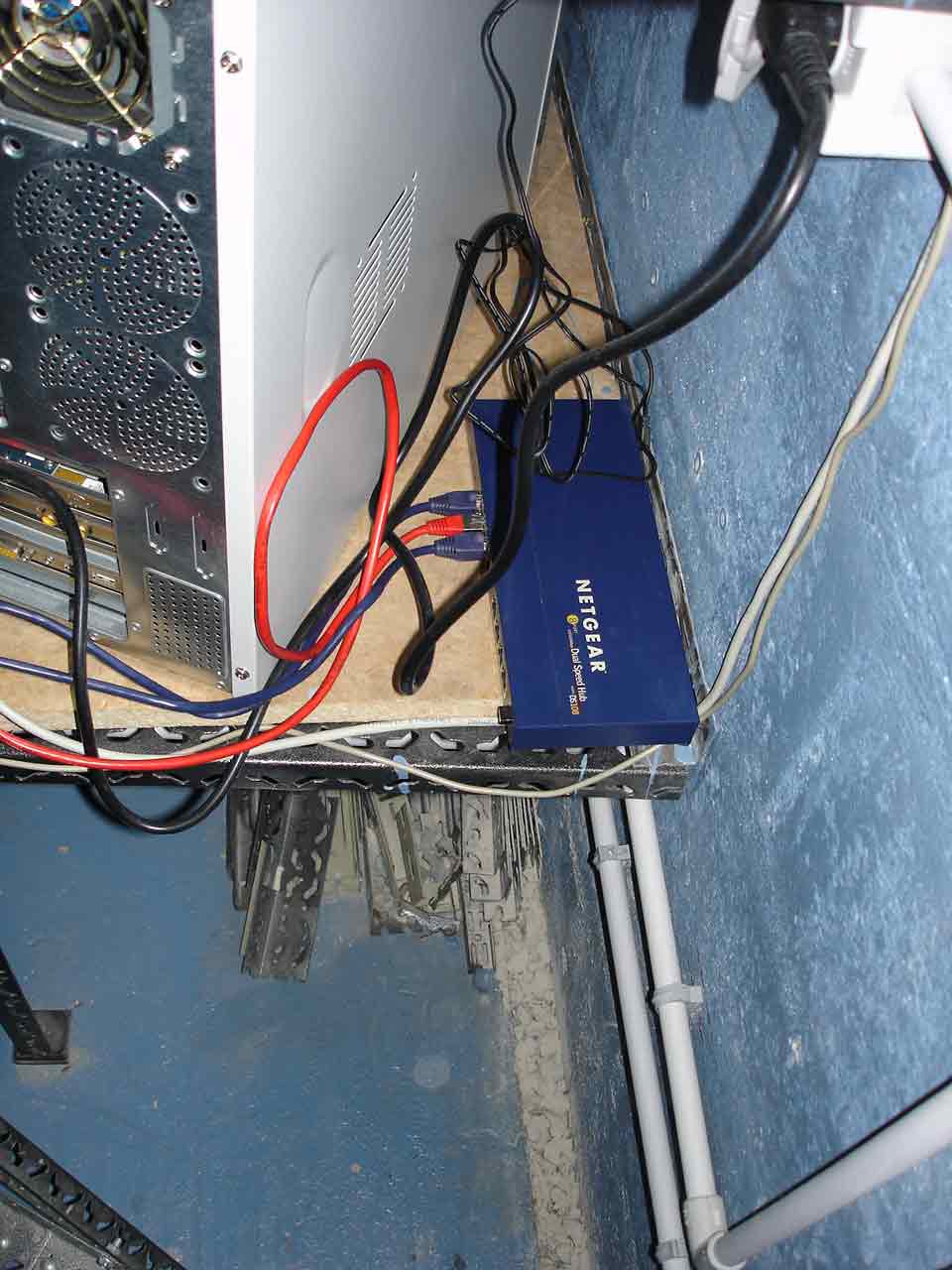

véhiculant internet et permettant le téléchargement depuis mes machines de développement. Une deuxième carte réseau permet de
distribuer les informations vers les deux clients via un routeur. Les PCs sont dans un cadre qui supporte la banquette des visiteurs qui
est démontée le temps des travaux et dont on voit le dossier au-dessus.
|
|
|
|
|
|
|
J'ai également installé le poste centralisé des claviers et des souris. Les claviers et les souris ne sont pas encore raccordés car
il me manque des prolongateurs. La prochaine étape consiste justement à installer des cables prolongateurs pour les claviers,
les souris, les écrans vidéo et le projecteur vidéo..
|
|
|
|
27 avril 2005
|
|

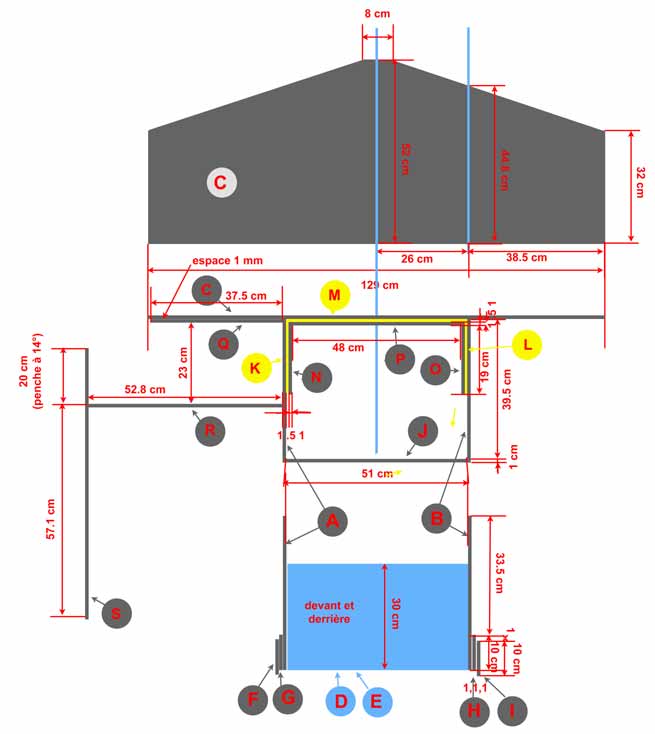

J'ai terminé les plans de la structure MIP à temps pour regarder le premier vol de l'A380 à la télé.
L'écran 17'' au format spécial 16:9 est arrivé des Etats Unis et je vais donc pouvoir commencer à
monter tout ça.
|
|
|
|
|
|
|
|

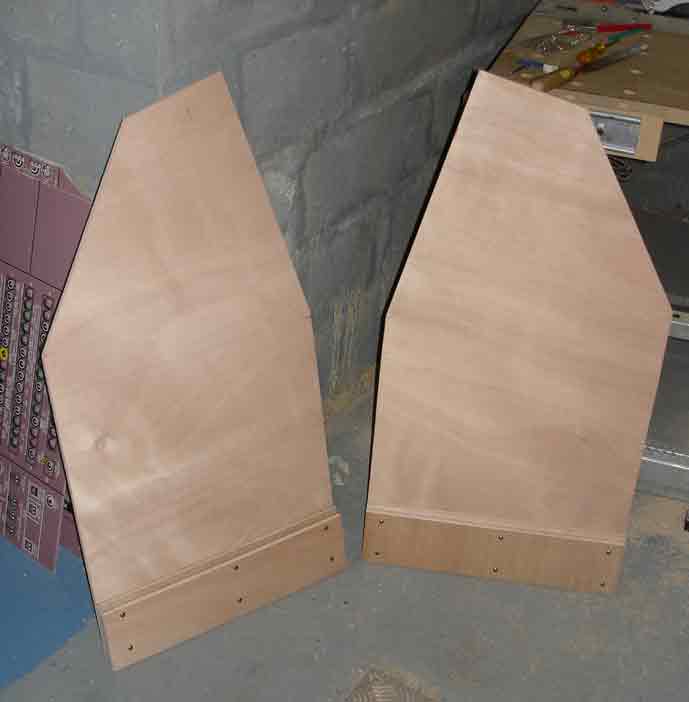

Voici les flans de la partie centrale du MIP, taillés à leur forme et munis en bas des extenseurs permettant de
passer au dessus du gap nécessaire au vidéoprojecteur.
|
|
|
|
